آموزش راه اندازی ماژول وای فای ESP8266 ESP-01

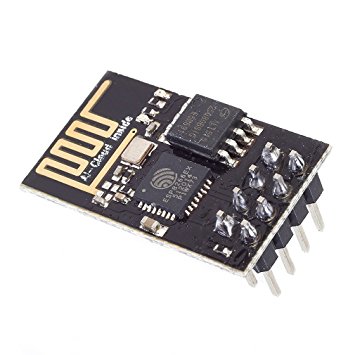

معرفی ماژول وایفای ESP8266 ESP-01
ماژول ESP8266 ESP-01 یکی از محبوبترین و ارزانترین ماژولهای وایفای مبتنی بر تراشه ESP8266 است که توسط شرکت Espressif Systems ساخته شده است. این ماژول به دلیل ابعاد کوچک، مصرف انرژی کم و قابلیت اتصال آسان به میکروکنترلرها (مثل Arduino) به طور گسترده در پروژههای اینترنت اشیاء (IoT) استفاده میشود.
ESP-01 به عنوان یک ماژول وایفای میتواند به شبکههای Wi-Fi متصل شود و دادهها را ارسال و دریافت کند. همچنین امکان پیادهسازی وبسرور و ارتباطهای TCP/IP را فراهم میکند.
مشخصات فنی ESP8266 ESP-01
| ویژگی | توضیح |
|---|---|
| تراشه | ESP8266 |
| فرکانس کاری | 80 MHz یا 160 MHz |
| حافظه Flash | معمولاً 512KB یا 1MB (بسته به مدل) |
| ولتاژ کاری | 3.3 ولت |
| تعداد پایهها | 8 پایه (GPIO0, GPIO2, RX, TX, VCC, GND, CH_PD, RST) |
| پروتکلهای ارتباطی | 802.11 b/g/n Wi-Fi |
| حالتهای عملکرد | Station mode, SoftAP mode, Station+SoftAP mode |
| توان مصرفی | حدود 70-80mA هنگام انتقال داده |
| رابط ارتباطی | UART (TTL) با سرعت قابل تنظیم |
| امنیت | WPA/WPA2 |
| برد موثر | تا 100 متر در فضای باز (بسته به شرایط محیطی) |
| اندازه | بسیار کوچک (تقریباً 24.75mm x 14.3mm) |
پینهای ماژول ESP-01
| نام پایه | عملکرد |
|---|---|
| VCC | تغذیه 3.3 ولت |
| GND | زمین |
| TX | ارسال داده UART |
| RX | دریافت داده UART |
| CH_PD | فعالسازی چیپ (معمولاً به VCC وصل میشود) |
| RST | ریست سختافزاری |
| GPIO0 | ورودی/خروجی دیجیتال (برای برنامهریزی به زمین وصل شود) |
| GPIO2 | ورودی/خروجی دیجیتال |
نکات مهم در استفاده از ESP-01
- ولتاژ کاری: حتماً باید از منبع تغذیه 3.3 ولت استفاده کنید، زیرا تغذیه 5 ولت ممکن است باعث سوختن ماژول شود.
- پایه CH_PD: برای فعال بودن ماژول باید به 3.3 ولت متصل شود.
- برنامهریزی: برای آپلود برنامه از طریق UART، GPIO0 باید به زمین متصل شود تا ماژول در حالت برنامهریزی قرار گیرد.
- محدودیت پینها: فقط دو پایه GPIO به صورت عمومی در دسترس است که ممکن است برای پروژههای پیچیده محدودیت ایجاد کند.
پروژه نمونه با ESP8266 ESP-01
پروژه: کنترل روشنایی با Wi-Fi
شرح پروژه:
در این پروژه، یک LED به میکروکنترلر (مثلاً Arduino Uno) متصل میشود و با استفاده از ماژول ESP-01 از طریق یک صفحه وب ساده، میتوان روشن و خاموش شدن LED را کنترل کرد.
تجهیزات مورد نیاز:
- ماژول ESP8266 ESP-01
- Arduino Uno
- LED
- مقاومت 220 اهم
- مبدل سطح منطقی (Level Shifter) یا مدار تقسیم ولتاژ برای RX ماژول ESP-01 (از 5 ولت به 3.3 ولت)
- منبع تغذیه 3.3 ولت برای ESP-01
- کابلهای اتصال
مراحل انجام پروژه:
- اتصالات:
| پایه Arduino | پایه ESP-01 |
|---|---|
| 3.3V | VCC, CH_PD |
| GND | GND |
| TX (Arduino) | RX (ESP-01) |
| RX (Arduino) | TX (ESP-01) |
| GPIO0, GPIO2 | آزاد یا استفاده در پروژه (GPIO0 برای برنامهریزی به زمین وصل شود) |
- LED را به یکی از پایههای دیجیتال Arduino (مثلاً پایه 8) از طریق مقاومت وصل کنید.
- کد Arduino:
- Arduino کدی اجرا میکند که از طریق سریال با ESP-01 ارتباط برقرار کرده و فرمانهای دریافت شده را اجرا میکند.
- ESP-01 با استفاده از AT Commands یا با فلش کردن Firmware مخصوص (مثلاً NodeMCU یا برنامه سفارشی) به شبکه Wi-Fi متصل میشود و یک وبسرور ساده راهاندازی میکند.
- برنامهریزی ماژول:
- میتوانید از AT Commands برای ارتباط ساده استفاده کنید یا ESP-01 را با فریمورکهایی مثل Arduino IDE برنامهریزی کنید.
- صفحه وب:
- با وارد کردن IP ماژول در مرورگر، صفحهای نمایش داده میشود که شامل دو دکمه "روشن کردن LED" و "خاموش کردن LED" است.
- کلیک روی هر دکمه فرمان مربوطه را به Arduino ارسال میکند تا LED روشن یا خاموش شود.
مثال ساده کد Arduino (برای ارتباط سریال با ESP-01):
#include
SoftwareSerial espSerial(2, 3); // RX, TX برای ارتباط با ESP-01
const int ledPin = 8;
void setup()
void loop()
نتیجه نهایی:
با اتصال ماژول ESP-01 به Arduino و راهاندازی وبسرور روی ESP-01، میتوانید با اتصال به شبکه Wi-Fi، با استفاده از مرورگر وب، LED متصل به Arduino را کنترل کنید. این پروژه نمونهای ساده از کاربرد اینترنت اشیاء (IoT) در کنترل از راه دور دستگاههاست.
