آموزش راه اندازی ماژول کاهنده ولتاژ LM2596

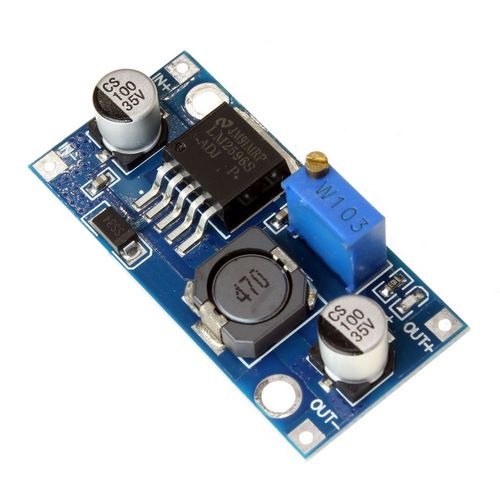

ماژول LM2596 یک رگولاتور کاهنده ولتاژ (Buck Converter) هست. یعنی می‌تونه ولتاژ ورودی رو به مقدار پایین‌تری کاهش بده. این ماژول بسیار پرکاربرده و تو پروژه‌های آردوینو، رزبری‌پای، ماژول‌های وای‌فای، و تغذیه مدارهای حساس استفاده می‌شه.

---

امکانات و مشخصات کلی

• ولتاژ ورودی: 4 تا 40 ولت DC
• ولتاژ خروجی: قابل تنظیم بین 1.25 تا 37 ولت DC
• جریان خروجی: حداکثر تا 2 آمپر (پیشنهاد شده)
• پتانسیومتر برای تنظیم ولتاژ خروجی
• دارای نمایشگر ولتاژ (در بعضی مدل‌ها)

---

وسایل مورد نیاز

• ماژول LM2596
• منبع تغذیه DC (مثل آداپتور 12 ولت یا باتری)
• مولتی‌متر (برای اندازه‌گیری دقیق ولتاژ)
• بار (مثل موتور، آردوینو یا هر مدار دیگه)

---

مراحل راه‌اندازی ماژول LM2596

🔌 1. اتصال منبع تغذیه

• ترمینال ورودی ماژول معمولاً با IN+ و IN- مشخص شده.
• IN+ رو به قطب مثبت منبع تغذیه و IN- رو به قطب منفی وصل کن.

⚠️ توجه: حتماً ولتاژ ورودی بیشتر از ولتاژ مورد نیاز خروجی باشه.

🔧 2. تنظیم ولتاژ خروجی

• مولتی‌متر رو روی حالت اندازه‌گیری ولتاژ DC بذار.
• پراب مثبت مولتی‌متر رو به OUT+ و پراب منفی رو به OUT- وصل کن.
• پیچ پتانسیومتر روی ماژول رو با پیچ‌گوشتی بچرخون تا به ولتاژ دلخواه برسی.
  • چرخش ساعت‌گرد → کاهش ولتاژ
  • چرخش پادساعت‌گرد → افزایش ولتاژ

🔌 3. اتصال بار (مثلاً آردوینو یا ماژول)

• وقتی ولتاژ خروجی به مقدار دلخواه رسید، دستگاه یا مدار مورد نظرت رو به خروجی ماژول وصل کن.
• OUT+ به مثبت مدار، OUT- به منفی مدار وصل می‌شه.

---

نکات مهم و ایمنی

• همیشه قبل از اتصال مدار اصلی، ولتاژ خروجی رو تنظیم و بررسی کن.
• از ماژول بیشتر از حد جریان مجاز نکش، چون ممکنه داغ کنه یا بسوزه.
• بعضی مدل‌های LM2596 دارای نمایشگر هستن، که کار رو راحت‌تر می‌کنه (نیازی به مولتی‌متر نیست).

---

نتیجه‌گیری

ماژول LM2596 یک ابزار ساده و کاربردیه که با چند قدم ساده می‌تونی ازش استفاده کنی. فقط کافیه ولتاژ ورودی مناسب رو وصل کنی، خروجی رو تنظیم کنی و بعد بار رو وصل کنی. به همین راحتی!
