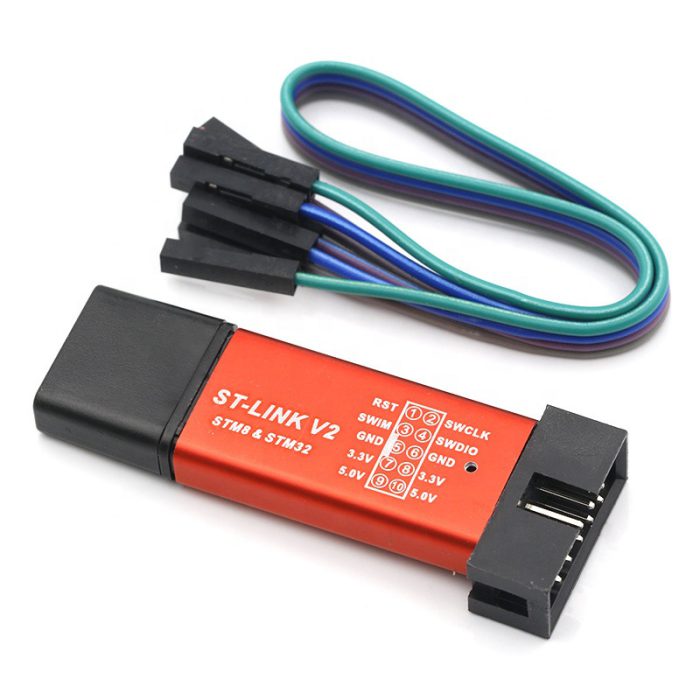

پروگرامر و دیباگر Mini ST-Link

ویژگی‌ها و مشخصات Mini ST-Link:

1. رابط USB:

   • Mini ST-Link از طریق یک پورت USB به کامپیوتر یا لپ‌تاپ متصل می‌شود و توانایی برنامه‌ریزی میکروکنترلرهای STM32 از طریق رابط SWD (Serial Wire Debug) یا JTAG را فراهم می‌آورد.

2. پشتیبانی از پروتکل‌های مختلف:

   • SWD: برای دیباگ و برنامه‌ریزی میکروکنترلرها.
   • JTAG: برای برنامه‌ریزی و تست میکروکنترلرها (اگرچه JTAG در این نسخه معمولاً کم‌تر استفاده می‌شود).

3. پشتیبانی از نرم‌افزارها و ابزارهای توسعه:

   • STM32CubeIDE: محیط توسعه یکپارچه رسمی STMicroelectronics.
   • KEIL uVision: یک IDE محبوب برای توسعه میکروکنترلرهای STM32.
   • OpenOCD: ابزاری متن‌باز برای ارتباط با میکروکنترلرها از طریق ST-Link.

4. ابعاد و طراحی:

   • Mini ST-Link ابعادی کوچک‌تر نسبت به نسخه‌های دیگر مانند ST-Link v2 دارد و به راحتی می‌توان آن را در پروژه‌های کوچک یا جایی که محدودیت فضا وجود دارد، استفاده کرد.
   • این دستگاه طراحی ساده و کاربرپسندی دارد که استفاده از آن را برای توسعه‌دهندگان تازه‌کار و حرفه‌ای آسان می‌کند.

5. خروجی‌های پین:

   • Mini ST-Link معمولاً دارای پین‌هایی است که می‌توان به‌راحتی آن را به برد توسعه یا میکروکنترلر مورد نظر متصل کرد.

6. پشتیبانی از عملکردهای دیباگ:

   • با استفاده از Mini ST-Link، توسعه‌دهندگان می‌توانند به‌راحتی برنامه‌ها را دیباگ کنند، نقاط توقف (breakpoint) تعیین کنند و وضعیت اجرای برنامه را بررسی کنند.

7. پشتیبانی از رابط‌های متداول:

   • اتصال از طریق پورت‌های SWD و JTAG برای بسیاری از میکروکنترلرهای STM32 امکان‌پذیر است.

کاربردها:

• برنامه‌ریزی میکروکنترلرهای STM32: از Mini ST-Link می‌توان برای بارگذاری برنامه‌ها روی میکروکنترلرهای STM32 استفاده کرد.
• دیباگ کردن: در حین توسعه نرم‌افزار می‌توان از آن برای شبیه‌سازی و رفع اشکال استفاده کرد.
• پروژه‌های کوچک و مبتدی: Mini ST-Link به دلیل ابعاد کوچک و هزینه کم، برای پروژه‌های ساده و آموزشی بسیار مناسب است.

پین‌های معمول Mini ST-Link:

1. VCC (پین تغذیه):

   • این پین برای تأمین ولتاژ به میکروکنترلر استفاده می‌شود. معمولاً 3.3V یا 5V است که باید با ولتاژ تغذیه میکروکنترلر شما مطابقت داشته باشد.
   • پین VCC باید به پین تغذیه میکروکنترلر متصل شود.

2. GND (پین زمین):

   • این پین به عنوان زمین (GND) برای ایجاد مدار مشترک بین Mini ST-Link و میکروکنترلر استفاده می‌شود.
   • معمولاً این پین به پین زمین میکروکنترلر متصل می‌شود.

3. SWDIO (پین داده‌های SWD):

   • این پین برای انتقال داده‌های دیباگ از میکروکنترلر به Mini ST-Link استفاده می‌شود.
   • این پین جزء اصلی برای دیباگ کردن و برنامه‌ریزی از طریق رابط SWD است.

4. SWCLK (پین کلاک SWD):

   • پین SWCLK به عنوان پین کلاک برای رابط SWD عمل می‌کند.
   • این پین معمولاً برای هماهنگی انتقال داده‌ها و مدیریت زمان‌بندی سیگنال‌های دیباگ استفاده می‌شود.

5. NRST (پین بازنشانی):

   • این پین برای ریست کردن میکروکنترلر از طریق Mini ST-Link استفاده می‌شود.
   • معمولاً زمانی که می‌خواهید از وضعیت اولیه برای شروع دوباره برنامه‌ریزی یا دیباگ استفاده کنید، پین NRST را فعال می‌کنید.

6. SWD (پین‌های دیتای SWD):

   • همانطور که اشاره شد، این پین‌ها برای دیباگ کردن و ارتباط با میکروکنترلر از طریق پروتکل Serial Wire Debug (SWD) استفاده می‌شوند.
   • معمولاً SWDIO برای انتقال داده و SWCLK برای ارسال سیگنال‌های کلاک است.

نحوه اتصال پین‌ها:

برای استفاده از Mini ST-Link در پروژه‌های خود باید این پین‌ها را به میکروکنترلر STM32 خود متصل کنید. به طور معمول، برای یک اتصال کامل، پین‌های VCC, GND, SWDIO, SWCLK و NRST به درستی به میکروکنترلر متصل می‌شوند. در بسیاری از بردهای توسعه، این پین‌ها در یک کانکتور مخصوص (مانند یک header 10 پینی) در اختیار شما قرار می‌گیرند که به راحتی می‌توانید از آن استفاده کنید.

توجه:

• در برخی از Mini ST-Link ها، ممکن است تعدادی پین اضافی یا جایگزین برای کاربردهای خاص یا نسخه‌های خاص وجود داشته باشد.
• اگر از میکروکنترلرهایی با پیکربندی متفاوت استفاده می‌کنید، مطمئن شوید که اتصال پین‌ها با میکروکنترلر شما هم‌راستا باشد تا به طور صحیح کار کند.

با اتصال صحیح این پین‌ها، می‌توانید به راحتی از Mini ST-Link برای برنامه‌ریزی و دیباگ میکروکنترلر STM32 خود استفاده کنید.
